WS9445

WS9445
● 临界模式工作,无需电感补偿
● 内置600V 功率MOSFET
● 栅极驱动,无需辅助绕组供电
● 高达±3%的LED 电流精度
● 高达93%以上的系统效率
● LED 短路保护
● CS 采样电阻短路保护
● 智能温度控制技术,避免高温灯闪
● 芯片过温保护
● 外部可调输出开路/过压保护

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

非隔离

PF0.5

WS9445

5A/600V

DIP7

160V/400mA

80V/450mA

外部设定

 WS9445.pdf

WS9445 是一款高精度的LED 恒流驱动芯片,适合于85V-265V全范围交流输入电压的非隔离降压型LED 恒流电源系统。



WS9445内部集成600V 功率MOSFET,只需要很少的外围元件,即可实现优异的恒流特性。芯片工作在电感电流临界模式,系统输出电流不随电感量和LED 工作电压的变化而变化,实现优异的负载调整率。芯片工作电流只有200uA,无需辅助绕组供电,简化设计,降低系统成本。



内部采用了独特的智能温度控制,可以轻易解决高温时灯闪的问题。具有多重保护功能,包括LED 开路/短路保护、电流采样电阻短路保护和芯片过温保护。

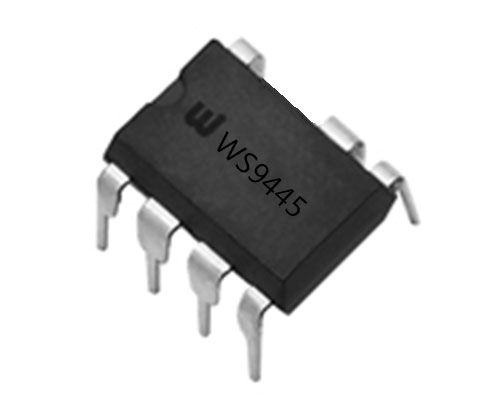

WS9445 提供7-Pin DIP7 封装。
