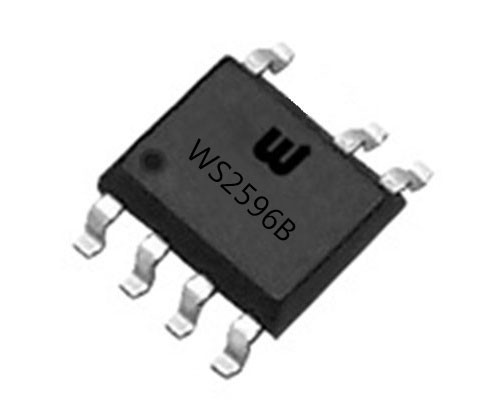

WS2596B

WS2596B
● 低待机功耗<75mw
● 低启动电流<1uA
● CS 引脚和CS 电阻开路/短路保护
● FB 上下分压电阻开路/短路保护
● 芯片GND 开路保护
● 智能温度调节(温度过高时,输出功率降低)
● 次边肖特基二极管短路保护
● CS 双峰值技术,避免音频噪声
● 斜坡驱动技术,减小驱动损耗
● 外部可编程的cable 补偿,提高CV 精度
● 内置线电压补偿,提高CC 精度



架构类型

产品型号

MOS

封装

推荐应用功率

OVP

充电器IC

-

WS2596B

-

SOP7

5W

-

 WS2596B.pdf

WS2596B采用原边控制技术,待机功耗小于75mW,效率全面达到能效六要求。内置了线损补偿和峰值电流补偿,使得在全电压/负载范围内都能提供精准的恒压和恒流模式;采用PFM控制,并且带有随机频率抖动功能,减小了系统的EMI;采用双峰值技术,轻载和空载时降低CS峰值,避免了音频噪声;全面的保护功能;采用WS2596B来设计系统,可以省去光耦,次级反馈控制电路,环路补偿,降低系统成本。



WS2596B提供SOP7封装。
