● WS3255 是一款适用于低功率AC/DC 电池充电器和电源适配器的高集成度和高性能的离线式PWM 功率开关。

● WS3255 采用原边反馈技术，使系统应用中可以省去TL431 和光耦，降低了成本。全电压输入范围内恒压精度能保持在±5%以内。CC/CV 控制如图1 所示。

图1 典型CC/CV曲线

●在CC 控制时，通过CS 端的采样电阻Rs 可调整输出功率和电流。在CV 控制时，多模式控制实现了高性能和高效率，而且，通过内置的可编程输出线压降补偿实现了好的负载调整率。芯片在重载和CC 控制时工作在PFM 模式，在轻载和中载时工作在PWM 模式，并且频率也会降低。

● WS3255 提供了软启动功能和多种全面的可恢复保护模式，其中包括：逐周期电流限制保护（OCP）、VCC 电压的过压嵌位以及低压关闭（UVLO）。其中，为了更好的保护内置高压功率MOSFET，栅极驱动输出电压被嵌位在12V。

● WS3255 在图腾柱栅极驱动输出端使用了频率抖动和软驱动技术，可以很好的改善开关电源系统的EMI 性能。

● WS3255 芯片可以作为线性电源或者RCC 模式电源的最佳替代产品，从而提高开关电源系统的整体性能，并有效地降低系统成本。

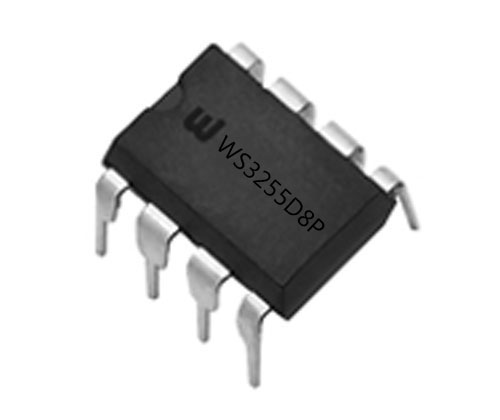

● WS3255 提供8-Pin 的DIP-8 封装。
