WS9055XT

WS9055XT
概述
WS9055XT是一款集成高压启动的高精度LED恒流驱动芯
片,适合于 85V-265V 全范围交流输入电压的非隔离降压型
LED 恒流电源系统。
WS9055XT 内部集成 600V JFET 为芯片供电,无需启动电
阻与 VCC 电容,使得系统外围精简;降低系统成本,减小
系统体积。
WS9055XT 芯片内带有高精度的电流取样电路,同时采用
了先进的恒流控制技术,实现高精度的 LED 恒流输出和优
异的线性调整率。芯片工作在电感电流临界模式,系统输出
电流不随电感量和 LED 工作电压的变化而变化,实现优异
的负载调整率。
WS9055XT 具有多重保护功能,包括逐周期电流限制保护
(OCP),LED 短路保护,芯片过温度调节等。

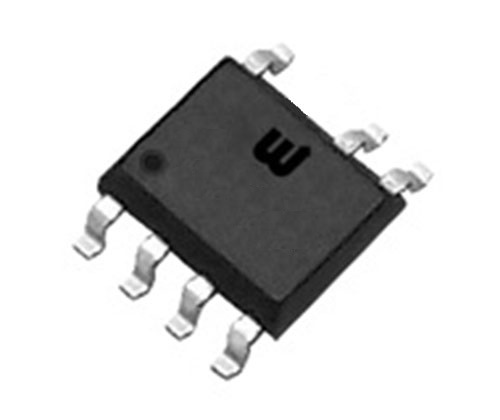

WS9055XT 提供 7-Pin 的 SOP-7 封装。

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

非隔离

PF0.5

WS9055XTS7P

-

SOP7

120V/mA



 WS3442AN.pdf
