DX3562
DX3562
主要特性
应用于 BUCK/BUCK BOOST 结构
芯片四管脚源级控制结构
兼容 120VAC/230VAC 可控硅调光器
低启动电流(<15uA)
功率因数校正(PF>0.9)
逐周期恒流控制

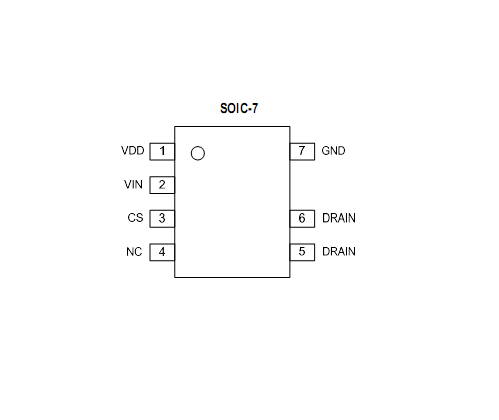

SOIC-7/DIP-7 封装
保护功能
逐周期过流控制
可选择开路保护(自锁/可恢复/无）
输出短路保护
温度反馈保护
芯片欠压保护
应用于 BUCK/BUCK BOOST 结构
芯片四管脚源级控制结构
兼容 120VAC/230VAC 可控硅调光器
低启动电流(<15uA)
功率因数校正(PF>0.9)
逐周期恒流控制
SOIC-7/DIP-7 封装
保护功能
逐周期过流控制
可选择开路保护(自锁/可恢复/无）
输出短路保护
温度反馈保护
芯片欠压保护
概述
DX3562是非隔离结构可控硅调光控制器，集成相位
检测来自适应地调整LED输出电流。可以用于降压式
和升降压式拓扑，并实现了高功率校正和输出电流恒
流控制功能。
DX3562工作在临界导通和微连续导通模式，优化了
调光器兼容性和低EMI噪声性能。
DX3562集成高压MOSFET和少数外围元件，可以用
成四管脚控制结构，非常适合于低系统成本，紧凑调
光驱动应用。
DX3562集成多种保护模式：过流保护，UVLO,
高温反馈，输出短路和可选开路保护功能等。
应用
120VAC,230VAC 市电可控硅调光应用
消费类照明和商业照明领域
紧凑性灯丝灯，球泡灯结构
