DX3512

特点
应用于BUCK/BUCK BOOST结构 

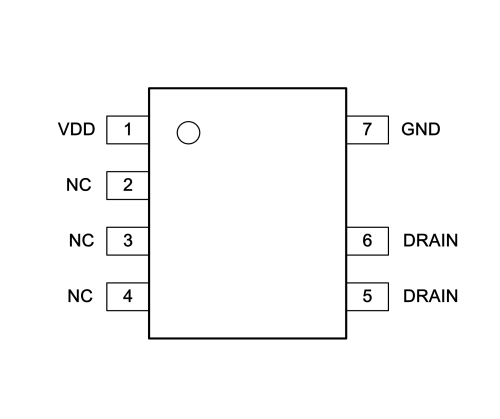

芯片三管脚控制结构 
准谐振临界导通模式 
兼容 120VAC/230VAC可控硅调光器 
低启动电流(<80uA) 
功率因数校正(PF>0.9) 
逐周期峰值电流控制 
SOIC-7/DIP-7 封装 
保护功能 
逐周期峰值电流控制 
输出短路保护 
可选择开路保护 
高温反馈保护 
VCC欠压保护

产品特点

概述

DX3512 是一款非隔离结构可控硅调光控制器，集成相位

检测模块，自适应地调整 LED 输出电流。可以用于降压式和

升降压式及升压式拓扑结构，实现了高功率因数校正和输出电

流恒流控制功能。

DX3512 采用准谐振临界导通模式，内部集成精确的谷底

检测控制模块，降低了主开关管的开关损耗，提高了系统转换

效率，并简化 EMI 设计。

DX3512 集成调光器兼容增强控制功能，对美国和欧洲市

场上调光器都具有非常好的兼容性能，DX3512 采用集成高压

MOSFET 和极少数***元件，非常适合于高兼容性，低系统

成本的紧凑调光驱动应用。

DX3512 集成多种保护模式：过流保护，UVLO,高温反馈

和输出短路保护功能等。

应用领域

 120VAC,230VAC 市电可控硅调光应用

 消费类照明和商业照明领域

 紧凑性灯丝灯，球泡灯结构
