WS9442
WS9442
● 临界模式工作，无需电感补偿
● 内置500V 功率MOSFET
● 栅极驱动，无需辅助绕组供电
● 高达±3%的LED 电流精度
● 高达93%以上的系统效率
● LED 短路保护
● CS 采样电阻短路保护
● 智能温度控制技术，避免高温灯闪
● 芯片过温保护
● 外部可调输出开路/过压保护
● 内置500V 功率MOSFET
● 栅极驱动，无需辅助绕组供电
● 高达±3%的LED 电流精度
● 高达93%以上的系统效率
● LED 短路保护
● CS 采样电阻短路保护
● 智能温度控制技术，避免高温灯闪
● 芯片过温保护
● 外部可调输出开路/过压保护
|
架构类型 |
产品型号 |
MOS |
封装 |
推荐应用功率 |
OVP |
规 格 书 | ||
|
176-264Vac |
90-264Vac | |||||||
|
非隔离 |
PF﹥0.5 |
WS9442 |
2A/500V |
DIP7 |
120V/280mA160V/220mA |
80V/300mA |
外部设定 |
|
● WS9442 是一款高精度的LED 恒流驱动芯片，适合于85V-265V全范围交流输入电压的非隔离降压型LED 恒流电源系统。
● WS9442内部集成500V 功率MOSFET，只需要很少的外围元件，即可实现优异的恒流特性。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED 工作电压的变化而变化，实现优异的负载调整率。芯片工作电流只有200uA，无需辅助绕组供电，简化设计，降低系统成本。
●内部采用了独特的智能温度控制，可以轻易解决高温时灯闪的问题。具有多重保护功能，包括LED 开路/短路保护、电流采样电阻短路保护和芯片过温保护。

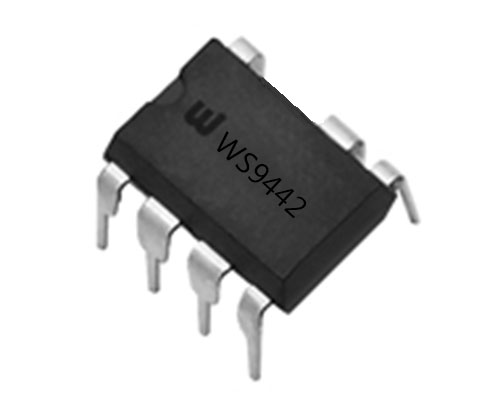

● WS9442 提供7-Pin 的DIP7 封装。
