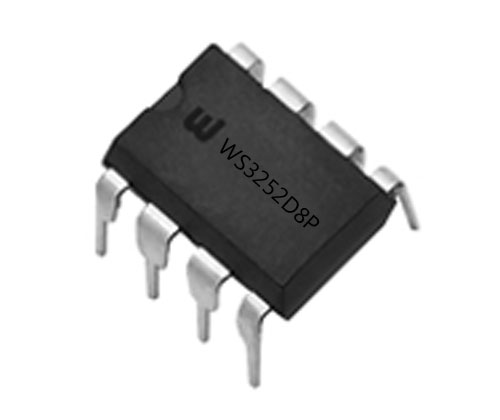

WS3252D8P
WS3252D8P
● 低启动电流(5uA)
● 低工作电流(2mA)
● 全电压范围内CV 精度保持在±5%以内
● 原边反馈技术使系统节省TL431 和光耦
● 内置原边绕组电感补偿
● 可编程的输出线压降补偿
● 逐周期电流限制保护(OCP)
● VCC 过压嵌位保护
● 低电压关闭功能(UVLO)
● 栅驱动输出电压嵌位(12V)
● 待机功耗小于100mW
● 低工作电流(2mA)
● 全电压范围内CV 精度保持在±5%以内
● 原边反馈技术使系统节省TL431 和光耦
● 内置原边绕组电感补偿
● 可编程的输出线压降补偿
● 逐周期电流限制保护(OCP)
● VCC 过压嵌位保护
● 低电压关闭功能(UVLO)
● 栅驱动输出电压嵌位(12V)
● 待机功耗小于100mW
架构类型 产品型号 MOS 封装 推荐应用功率 OVP 规 格 书 充电器IC - WS3252D8P - DIP-8 ﹤5W -
● WS3252 是一款适用于低功率AC/DC 电池充电器和电源适配器的高集成度和高性能的离线式PWM 控制器。
● WS3252采用原边反馈控制,使系统应用中可以省去TL431 和光耦,降低了成本。全电压输入范围内恒压精度能保持在±5%以内。CC/CV 控制如图1 所示。在CC 控制时,通过CS 端的采样电阻Rs 可调整输出功率和电流。在CV 控制时,多模式控制实现了高性能和高效率,而且,通过内置的可编程输出线压降补偿实现了好的负载调整率。芯片在重载和CC 控制时工作在PFM模式,在轻载和中载时工作在PWM 模式,并且频率也会降低。
● WS3252 提供了软启动功能和多种全面的可恢复保护模式,其中包括:逐周期电流限制保护(OCP)、VCC 电压的过压嵌位以及低压关闭(UVLO)。其中,为了更好的保护内置高压功率MOSFET,栅极驱动输出电压被嵌位在12V。
● WS3252在图腾柱栅极驱动输出端使用了频率抖动技术,可以很好的改善开关电源系统的EMI性能。
● WS3252芯片可以作为线性电源或者RCC模式电源的最佳替代产品,从而提高开关电源系统的整体性能,并有效地降低系统成本。
● WS3252提供6-Pin的SOT23-6和8-Pin的DIP-8封装。
