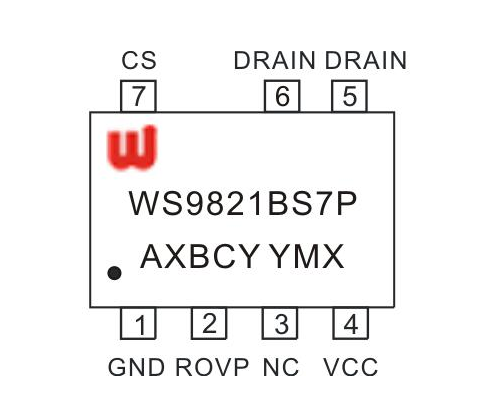

WS9821B

特点
三段开关调光 100%-40%-15% 
可以与 WS3442 共 PCB 版，实现无缝升级 
内置 500V 功率 MOSFET 
临界模式工作，无需电感补偿 
高达±3%的 LED 电流精度 
无需辅助绕组供电 
高达 93%以上的系统效率 
LED 短路保护 
外部可调输出开路/过压保护 
智能温度控制技术，避免高温灯闪

产品特点

概述

WS9821B 是一款三段的高精度 LED 恒流开关调光控制

芯片，应用于非隔离的降压型 LED 电源系统。芯片内部集成

了开关调光电路，可通过开关切换改变输出电流的大小；芯片

工作在电感电流临界模式，适用于全范围输入电压应用，实现

三段开关调光。

WS9821B 芯片内带有高精度的电流取样电路，同时采用

了先进的恒流控制技术，实现高精度的 LED 恒流输出和优异

的线性调整率。

WS9821B 芯片工作电流只有 120uA，无需辅助绕组供电，

简化设计，降低系统成本。

WS9821B 内部采用了独特的智能温度控制，彻底解决高

温灯闪的问题。

WS9821B 具有多重保护功能，包括 LED 开路/短路保护、

芯片供电欠压保护等保护功能。

应用领域

 T5/T8 灯管

 吸顶灯

 球泡灯

 其它 LED 灯管
