WS7205

特点
支持 Buck 及 Buck_Boost 应用方案 
待机功耗小于 50mW 
内部集成 500V 高压 MOSFET 与高压启动电路 
内建软启动功能 
具有频率抖动功能的内置振荡器 
超低的系统 BOM 成本 
齐全内部保护功能 
过载保护 
过温保护 
逐周期过流保护 
VDD欠压保护 

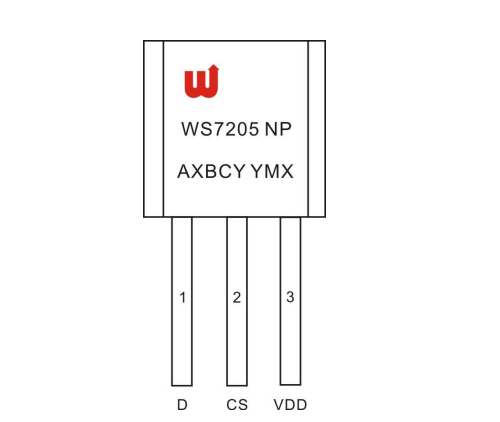

封装形式TO92、SOT23-3

产品特点

概述

S7205是低成本,高集成度的PWM功率开关控制芯片,

可应用于非隔离型的降压及升降压系统。

WS7205内部集成500V高压MOSFET，可以满足高压冲击

的需求。WS7205可以在全电压范围内获得高精度的5V输出。

WS7205内部集成了具有频率抖动功能的振荡器，简化了系统

的EMI设计。WS7205内置了独特的待机控制方式，自动调节

峰值电流以达到降低待机功耗的目的。

WS7205产品具备完善的过载保护、VDD欠压保护、输出

短路保护、过温保护以及逐周期过流保护等功能。

应用领域

 智能照明辅助电源应用

 线性电源或 RCC 方案替代
