WS9057XT

特点
◼ 集成高压启动和供电
◼ 集成整流桥堆
◼ 集成续流二极管
◼ 专利无需VCC电容控制技术
◼ 系统工作在临界模式
◼ OVP 电压外部可调
◼ 过温调节技术
◼ 兼容宽电压输入应用
◼ LED 开路保护
◼ LED 短路保护
◼ 关机无回闪
◼ 低输入不闪灯

概述

WS9057XT 是一款集成高压启动、整流桥、续流管以及

MOS 管的高精度 LED 恒流驱动芯片，适合于 85V-265V 全范

围交流输入电压的非隔离降压型 LED 恒流电源系统。

WS9057XT 内部集成 500V JFET 为芯片供电，无需启动

电阻与 VCC 电容；集成整流桥和续流二极管，使得系统外围精

简；降低系统成本，减小系统体积。

WS9057XT 芯片内带有高精度的电流取样电路，同时采用

了先进的恒流控制技术，实现高精度的 LED 恒流输出和优异的

线性调整率。芯片工作在电感电流临界模式，系统输出电流不

随电感量和 LED 工作电压的变化而变化，实现优异的负载调整

率。

WS9057XT 具有多重保护功能，包括逐周期电流限制保护

（OCP），LED 短路保护，LED 开路保护，过温调节技术等。

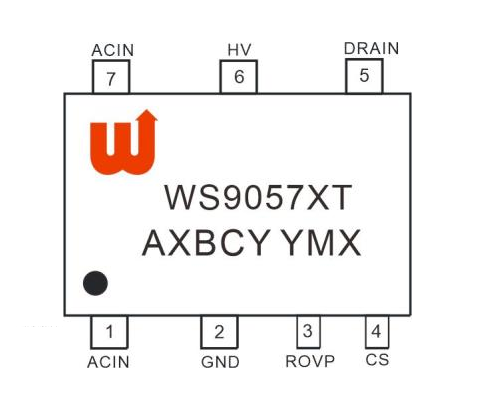

WS9057XT 提供 7-Pin 的 ASOP-7 封装。

应用领域

◼ 面板灯/球泡灯

◼ 吸顶灯/T 管

◼ 其他适用灯具
