WS9083J
WS9083J
特点
super-THD®专利的THD控制技术
专利的最高频率控制技术
高PF值，低THD
专利的动态温度补偿
内置550V功率MOSFET
无需辅助线圈供电
谷底开关，高效率，低EMI
自动补偿电感的感量变化
自动适应输出电压变化
LED短路保护
LED开路保护
芯片过温保护
外围元件少
super-THD®专利的THD控制技术
专利的最高频率控制技术
高PF值，低THD
专利的动态温度补偿
内置550V功率MOSFET
无需辅助线圈供电
谷底开关，高效率，低EMI
自动补偿电感的感量变化
自动适应输出电压变化
LED短路保护
LED开路保护
芯片过温保护
外围元件少
概述
WS9083J 是一款专用于 LED 的有源 PFC 非隔离降压型
恒流驱动集成电路，芯片采用 super-THD®专利的 THD 控制
技术，无需外围供电元件，且不会因为自供电而发烫；芯片还
采用了专利的最高频率限制技术，避免在输入电压波谷处，因
CS 太小而导致频率过高；系统工作在谷底开关模式，转换效
率高，EMI 低，PF 高，输出电流自动适应电感量的变化和输
出电压的变化，从而真正实现了恒流驱动 LED。
WS9083J 芯片内部集成 550V 功率 MOSFET，外围只需
要很少的器件就可以达到优异的恒流输出。
WS9083J 内部集成了丰富的保护功能，包括过压保护，
短路保护，逐周期电流保护，动态温度补偿、温度保护和软启
动等。
WS9083J 具有极低的启动电流和工作电流，可在全电压
交流输入（85VAC~265VAC）范围内高效驱动 LED。

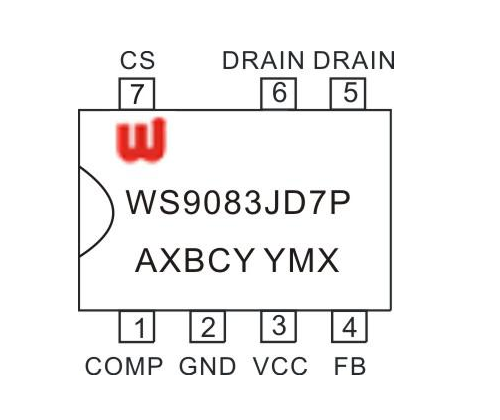

WS9083J 提供 7-Pin 的 SOP-7 和 DIP-7 封装。
应用领域
LED驱动电源
