SIC9762/SIC9763/SIC9767
SIC9762/SIC9763/SIC9767
特性
· 单级、有源功率因数校正，高PF 值，低THD
· 内部集成高压启动以及供电电路
· 内置600V 功率 MOSFET
· ±3% LED 输出电流精度
· 优异的线电压调整率和负载调整率
· 电感电流临界连续模式
· 超低 (33uA) 启动电流
· 高达95%的系统效率
· 超低 (300uA) 工作电流
· LED 开路/短路保护
· 电流采样电阻开路保护
· 逐周期原边电流限流
· 芯片供电过压/欠压保护
· 过热调节功能
· 自动重启功能
· 单级、有源功率因数校正，高PF 值，低THD
· 内部集成高压启动以及供电电路
· 内置600V 功率 MOSFET
· ±3% LED 输出电流精度
· 优异的线电压调整率和负载调整率
· 电感电流临界连续模式
· 超低 (33uA) 启动电流
· 高达95%的系统效率
· 超低 (300uA) 工作电流
· LED 开路/短路保护
· 电流采样电阻开路保护
· 逐周期原边电流限流
· 芯片供电过压/欠压保护
· 过热调节功能
· 自动重启功能
概述
SIC9762/SIC9763/SIC9767是高性能带有源功率因数校正的高精度降压型LED 恒流控制芯片，适用于
85Vac-265Vac 全范围输入电压的非隔离降压式LED恒流电源。SIC9762/SIC9763/SIC9767集成有源功率因
数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率
MOS 管处于零电流开通状态，开关损耗得以减小，同时电感的利用率也较高。
SIC9762/SIC9763/SIC9767内部集成600V 功率MOSFET和高压启动以及供电电路，简化了系统的设计
和生产成本。只需要很少的外围器件，即可实现优异的恒流特性. SIC9762/SIC9763/SIC9767对电感电流
进行全周期采样，可实现高精度输出恒流控制，并达到优异的线电压调整率和负载调整率。
SIC9762/SIC9763/SIC9767 具有多重保护功能以加强系统可靠性，包括 LED 开路保护、LED 短路保
护、芯片供电欠压保护、电流采样电阻开路保护和逐周期限流等。所有的保护状态都具有自动重启功能。
另外，SIC9762/SIC9763/SIC9767 具有过热调节功能，在驱动电源过热时减小输出电流，以提高系统的
可靠性。

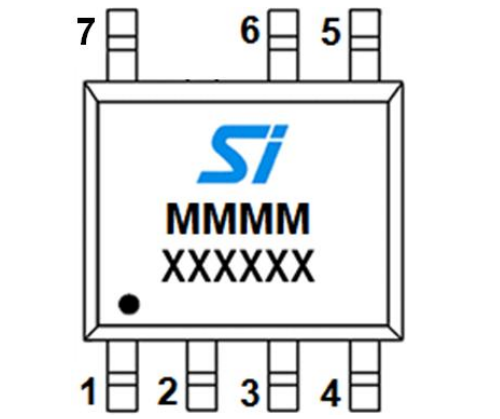

SIC9762/SIC9763/SIC9767 采用 SOP-7 封装。
