WS3413
WS3413
● 内置550V功率MOSFET
● 高PF值，低THD
● 谷底开关，高效率
● 无需辅助线圈供电
● 外围元件少
● 自动补偿电感的感量变化
● 自动适应输出电压变化
● 芯片过温保护采用智能温控技术
● LED短路保护
● LED开路保护
● DIP7/SOP8封装
● 高PF值，低THD
● 谷底开关，高效率
● 无需辅助线圈供电
● 外围元件少
● 自动补偿电感的感量变化
● 自动适应输出电压变化
● 芯片过温保护采用智能温控技术
● LED短路保护
● LED开路保护
● DIP7/SOP8封装
|
架构类型 |
产品型号 |
MOS |
封装 |
推荐应用功率 |
OVP |
规 格 书 | ||
|
176-264Vac |
90-264Vac | |||||||
|
非隔离 |
PF﹥0.9 |
WS3413 |
- |
SOP8 |
80V/240mA |
60V/240mA |
- |
|
|
DIP7 |
120V/240mA |
80V/240mA | ||||||
● WS3413是一款专用于LED的有源PFC非隔离降压型恒流驱动集成电路，系统工作在谷底开关模式，转换效率高， PF高，易过EMI，输出电流自动适应电感量的变化和输出电压的变化，从而真正实现了恒流驱动LED。
● WS3413芯片内部集成550V功率MOSFET,外围只需要很少的器件就可以达到优异的恒流输出。
● WS3413内部集成了丰富的保护功能，包括LED开路保护，短路保护，逐周期电流保护，智能温控技术和软启动等。
● WS3413具有极低的启动电流和工作电流，可在全电压交流输入（85VAC~265VAC）范围内高效驱动LED。

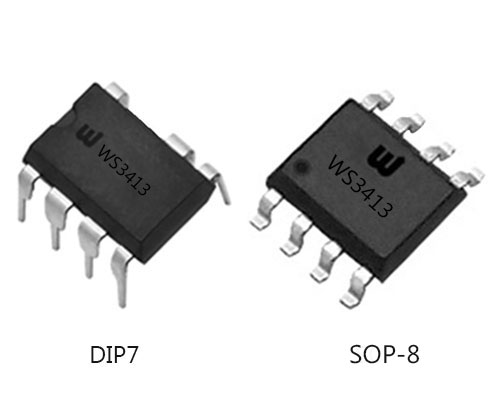

● WS3413提供8-Pin的SOP-8,7-Pin的DIP-7封装。
