WS9920V
WS9920V
特点
非隔离恒流控制部分：
◼ 无VCC电容、无启动电阻
◼ 无需辅助绕组供电及检测
◼ 内置 500V 功率 MOSFET
◼ LED 短路保护
◼ LED 开路保护
◼ 过温调节技术
◼ 输入断电无回闪
◼ 低输入电压不闪灯
调色温控制部分：
◼ 外围无需采样电阻
◼ 外围无需供电电阻和电容
◼ 内置 200V 开关管
◼ 调光同步性能好，调光切换时间小于 200mS
非隔离恒流控制部分：
◼ 无VCC电容、无启动电阻
◼ 无需辅助绕组供电及检测
◼ 内置 500V 功率 MOSFET
◼ LED 短路保护
◼ LED 开路保护
◼ 过温调节技术
◼ 输入断电无回闪
◼ 低输入电压不闪灯
调色温控制部分：
◼ 外围无需采样电阻
◼ 外围无需供电电阻和电容
◼ 内置 200V 开关管
◼ 调光同步性能好，调光切换时间小于 200mS
概述
WS9920V 是一款集成了高精度非隔离 LED 恒流和开关调
色温控制两种功能的芯片。芯片工作在电感电流临界模式，适
用于 85~264Vac 全范围输入电压的非隔离降压型 LED 恒流调
色电源；可以通过墙壁开关实现 LED 灯具调色温。
WS9920V 芯片 非隔离恒流控制部分：内部集成了 500V
功率开关，采用高压 JFET 供电技术，无需 VCC 电容和启动电
阻，节约了外围的成本和体积。
WS9920V 芯片 调色温控制部分：专门用于开关调色温应
用场合；内置了 200V 开关管，无需外置开关管；无需采样电
阻，无需外加电容，无需 VCC 限流电阻等元件，外围高度精简；
调光切换时间小于 200mS，保证了多台系统共输入调色温应
用，优异的同步性。
WS9920V 系统应用，芯片外围总共六个元器件。

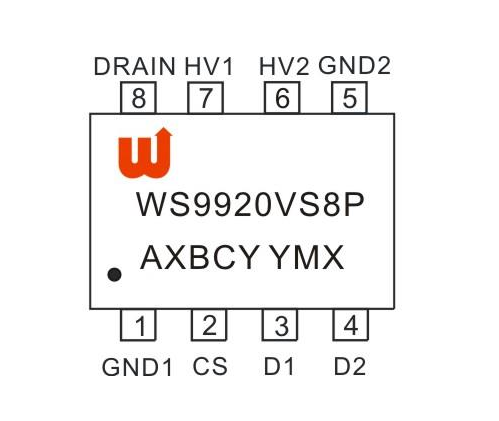

WS9920V 提供 8-Pin 的 SOP-8 封装。
应用领域
◼ LED球泡灯
◼ LED筒灯
◼ 其他LED灯具
